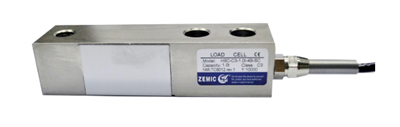

H8C nyíró mérőcella
| Tulajdonságok - IP67 nikkelezett ötvözött acél nyíró mérőcella
- Sokoldalú mérési felhasználhatóság
- Ragasztott tömítés
- Nagy pontosság
- Nagy megbízhatóság
- OIML
- Átmenő furattal (opcionális)
- Kalibrált áramkör (SC kivitelnél)
|
Elérhető típusok
| Cikkszám | Méréshatár | Pontossági osztály |
H8C - C3 / C4 / C5 - 100kg - 4B ( - SC - W6)
| 100kg | C3 / C4 / C5 |
H8C - C3 / C4 / C5 - 250kg - 4B ( - SC - W6)
| 250kg
| C3 / C4 / C5 |
H8C - C3 / C4 / C5 - 500kg - 4B ( - SC - W6)
| 500kg | C3 / C4 / C5 |
H8C - C3 / C4 / C5 - 1.0t - 4B ( - SC - W6)
| 1t | C3 / C4 / C5 |
H8C - C3 / C4 / C5 - 1.5t - 4B ( - SC - W6)
| 1.5t | C3 / C4 / C5 |
H8C - C3 / C4 / C5 - 2.0t - 4B ( - SC - W6)
| 2t | C3 / C4 / C5 |
H8C - C3 / C4 / C5 - 2.5t - 6B ( - SC - W6)
| 2.5t | C3 / C4 / C5 |
H8C - C3 / C4 / C5 - 3.0t - 6B ( - SC - W6)
| 3t | C3 / C4 / C5 |
H8C - C3 / C4 / C5 - 5.0t - 6B ( - SC - W6)
| 5t | C3 / C4 / C5 |
H8C - C3 / C4 / C5 - 10t - 6B ( - SC - W6)
| 10t | C3 / C4 / C5 |
Műszaki adatok
| Pontossági osztály |
|
OIML R60 C3
|
OIML R60 C4
|
OIML R60 C5
|
Érzékenység
| mV/V
| 3.0 ± 0.003
|
Méréshatár
| t | 0.1, 0.25, 0.5, 1, 1.5, 2, 2.5, 3, 5, 10
| 0.1, 0.25, 0.5, 1, 1.5, 2, 2.5 | 3,5,10 |
Max. felbontás
| nLC
| 3000
| 4000
| 5000
|
| Legkisebb hitelesítési felbontás aránya | Y=Emax/Vmin | 10000 | 15000 | 20000 | 18000 |
| Kombinált hiba | %FS | ≤±0,023
| ≤±0,0175
| ≤±0,014
|
| Kúszási hiba (30 perc után) | %FS | ≤±0,016
| ≤±0,012
| ≤±0,010
|
| Hőmérséklet hatása a nulla pontra (ZTC) | %FS/10ºC | ≤±0,015
| ≤±0,010
| ≤±0,007
|
| Hőmérséklet hatása az érzékenységre (STC) | %FS/10ºC
| ≤±0,011
| ≤±0,009
| ≤±0,008
|
| Nulla egyensúly | %FS | ≤±1.0
|
| Min. holtteher | %FS | 0% |
Biztonságos túlterhelés
| %FS | 150%
|
| Max. túlterhelés | %FS | 300% |
| Max. lehajlás | mm | 0.1t-0.2t: 0.3 mm | 0.5t-5t: 1.2 mm | 10t: 0.8 mm |
Ajánlott tápfeszültség
| V
| 5 - 12
|
| Max. tápfeszültség | V | 18 |
Bemeneti ellenállás
| Ω | 350 ± 3.5
|
| Kimeneti ellenállás | Ω | 350 ± 3.5 |
| Szigetelési ellenállás | MΩ | ≥5000
|
| Kompenzált hőmérséklet tartomány | ºC
| -10 - +40 |
| Működési hőmérséklet tartomány | ºC
| -35 - +65 |
| Tárolási hőmérséklet tartomány | ºC
| -40 - +80 |
| Mérőcella súlya | kg | 0.1t - 2t: 0.9 kg | 2.5t - 5t: 1.7 kg | 10t: 3.6 kg |
| Mérőcella anyaga |
| Nikkelezett acél ötvözet |
| Ajánlott nyomaték a rögzítő csavarokon | Nm | M12: 100 - M18: 200 - M24: 700 |
| Védelem | | IP67
|
| ATEX besorolás (opcionális) |
| II 1G Ex ia IIC T4 Ga
| II 1D Ex ia IIIC T 200 135°C Da
| II 3G Ex ic IIC T4 Gc
|
Csatlakozás
Jellemzők:
Kábel típusa: Árnyékolt, 4 vagy 6 eres vezeték, anyag AWG 22 (4 eres) & AWG 24 (6 eres)
Kábel átmérője: Ø 5.0 mm
Kábel hossza: 4 m hossz 100kg-tól - 2t-ig, 6 m hossz 2t felett
Szigetelés anyaga: Poliuretán
Az árnyékolás nem kerül csatlakoztatásra
