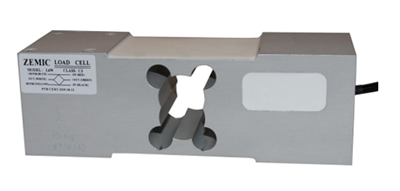

L6W egypontos mérőcella
| Tulajdonságok - IP65 Alumínium ötvözet egypontos mérőcella
- Színtelen eloxált
- Alkalmas egy vagy két cellás platformokhoz.
- Platform maximális mérete:
- 50-200 kg: 600 * 600 mm
- 250-635 kg: 600 * 800 mm
- OIML
|
Elérhető típusok
| Cikkszám | Méréshatár (kg) | Pontossági osztály |
L6W - C3 - 50kg - 3G6
| 50 | C3 |
L6W - C3 - 75kg - 3G6
| 75 | C3 |
L6W - C3 - 100kg - 3G6
| 100 | C3
|
L6W - C3 - 150kg - 3G6
| 150 | C3 |
L6W - C3 - 200kg - 3G6
| 200 | C3 |
L6W - C3 - 250kg - 3G6
| 250 | C3 |
L6W - C3 - 300kg - 3G6
| 300 | C3 |
L6W - C3 - 500kg - 3G6
| 500 | C3 |
L6W - C3 - 635kg - 3G6
| 635 | C3 |
Műszaki adatok
| Pontossági osztály |
| OIML R60 C3
|
Érzékenység
| mV/V
| 2.0± 0.2
|
Méréshatár
| kg | 50, 75, 100, 150, 200, 250, 300
| 500, 635 |
Max. felbontás
| nLC
| 3000
|
| Legkisebb hitelesítési felbontás aránya | Y=Emax/Vmin | 7000 | 10000 |
| Kombinált hiba | %FS | ≤±0,0230
|
| Kúszási hiba (30 perc után) | %FS | ≤±0,0167
|
| Hőmérséklet hatása a nulla pontra (ZTC) | %FS/10ºC | ≤±0,0200
|
| Hőmérséklet hatása az érzékenységre (STC) | %FS/10ºC
| ≤±0,0175
|
| Nulla egyensúly | %FS | ≤±1.0
|
| Min. holtteher | %FS | 0% |
Biztonságos túlterhelés
| %FS | 120%
|
| Max. túlterhelés | %FS | 150% |
| Max. lehajlás | mm | 0.29 - 0.6 mm |
Ajánlott tápfeszültség
| V
| 5 - 12
|
| Max. tápfeszültség | V | 18 |
Bemeneti ellenállás
| Ω | 406± 6
|
| Kimeneti ellenállás | Ω | 350± 3 |
| Szigetelési ellenállás | MΩ | ≥5000
|
| Kompenzált hőmérséklet tartomány | ºC
| -10 - +40 |
| Működési hőmérséklet tartomány | ºC
| -35 - +65 |
| Tárolási hőmérséklet tartomány | ºC
| -40 - +70 |
| Mérőcella súlya | kg | 1.8 kg |
| Mérőcella anyaga |
| Aluminium |
| Védelem | | IP67
|
| Ajánlott nyomaték a rögzítő csavarokon | Nm | M8: 20Nm |

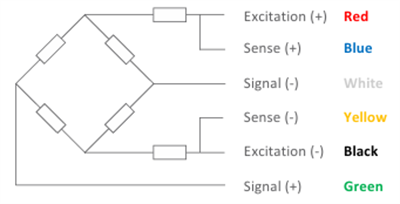

Csatlakozás
Jellemzők:
Kábel típusa: Árnyékolt, 6 eres vezeték, anyag AWG 28
Kábel átmérője: Ø 4.7 mm
Kábel hossza: 3 m
Szigetelés anyaga: Poliuretán
Az árnyékolás nem kerül csatlakoztatásra.

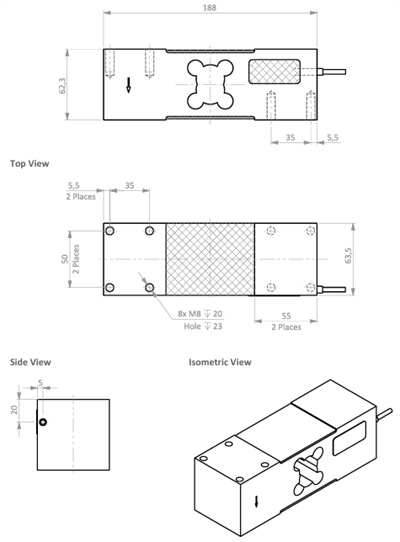

Méretek
Dokumentumok
