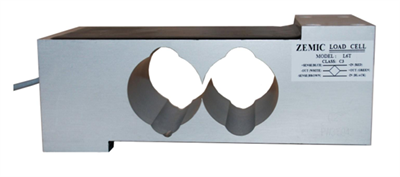

L6T egypontos mérőcella

l6t

Tulajdonságok

  • IP65 Alumínium ötvözet egypontos mérőcella
  • Színtelen eloxált
  • Alkalmas egy vagy két cellás platformokhoz.
  • Platform maximális mérete: 800 * 800 mm
  • OIML

Elérhető típusok​

Cikkszám
 Méréshatár (kg)  Pontossági osztály
L6T - C3/C4 - 50kg - 3B6
 50  C3/C4
L6T - C3/C4 - 75kg - 3B6
 75   C3/C4
L6T - C3/C4 - 100kg - 3B6
 100  C3/C4
L6T - C3/C4 - 150kg - 3B6
 150  C3/C4
L6T - C3/C4 - 200kg - 3B6
 200  C3/C4
L6T - C3/C4 - 250kg - 3B6
 250  C3/C4
L6T - C3 - 300kg - 3B6
 300  C3
L6T - C3 - 500kg - 3B6
 500  C3
L6T - C3 - 635kg - 3B6
 635  C3
L6T - C3 - 1000kg - 3B6
 1000  C3

Műszaki adatok

Pontossági osztály
OIML R60 C3
 OIML R60 C4
Érzékenység
 mV/V
 2.0± 0.2
Méréshatár
 kg 50, 75, 100, 150, 200, 250
 300, 500, 635, 1000 50, 75, 100, 150, 200, 250
Max. felbontás
 nLC
 3000
 4000
Legkisebb hitelesítési felbontás aránya Y=Emax/Vmin 6500 15000 6500
Kombinált hiba %FS ≤±0,023
 ≤±0,014
Kúszási hiba (30 perc után) %FS ≤±0,0167
 ≤±0,0125
Hőmérséklet hatása a nulla pontra (ZTC) %FS/10ºC ≤±0,02
 ≤±0,012
Hőmérséklet hatása az érzékenységre (STC) %FS/10ºC
 ≤±0,0175
 ≤±0,0131
Nulla egyensúly %FS ≤±2.0
Min. holtteher %FS 0%
Biztonságos túlterhelés
 %FS 120%
Max. túlterhelés %FS 150%
Max. lehajlás mm 50 - 300 kg: 0.4 mm 500kg - 1t: 1.2-1.8 mm
Excentrikus mérési hiba %Ld/cm ±0.002
Ajánlott tápfeszültség
 V
 5 - 12
Max. tápfeszültség V 18
Bemeneti ellenállás
 Ω 409 ± 6
Kimeneti ellenállás Ω 350 ± 3
Szigetelési ellenállás MΩ ≥5000
Kompenzált hőmérséklet tartomány ºC
 -10 - +40
Működési hőmérséklet tartomány ºC
 -35 - +65
Tárolási hőmérséklet tartomány ºC
 -40 - +70
Mérőcella súlya kg 1.95 kg
Mérőcella anyaga
Aluminium
Védelem IP67
Ajánlott nyomaték a rögzítő csavarokon Nm M8: 25Nm

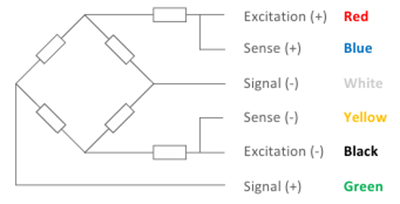

Csatlakozás

Jellemzők:

Kábel típusa: Árnyékolt, 6 eres vezeték, anyag AWG 26
Kábel átmérője: Ø 4.8 mm
Kábel hossza: 3 m
Szigetelés anyaga: PVC
Az árnyékolás nem kerül csatlakoztatásra.

l6w_wiring

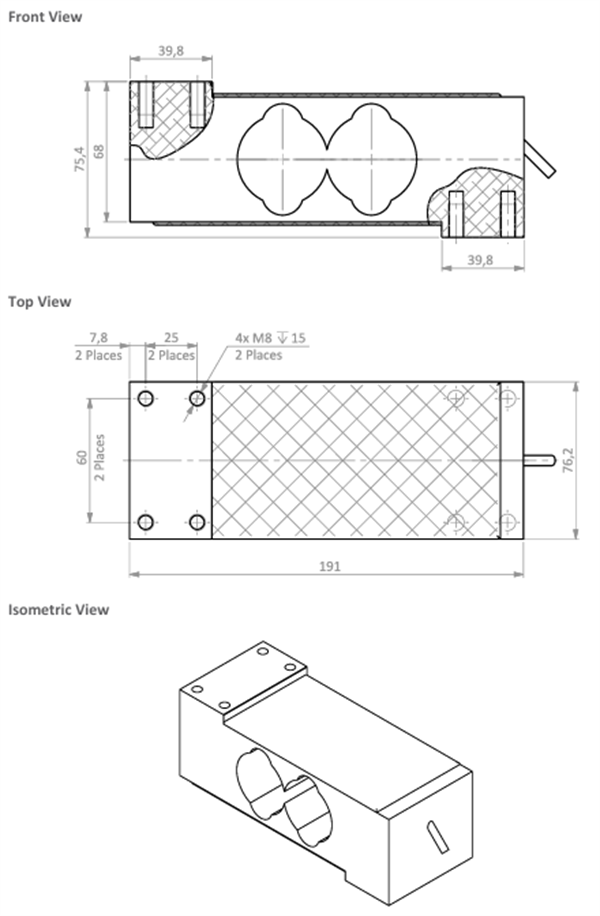

Méretek

l6t_dim
