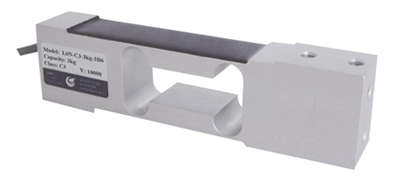

L6N egypontos mérőcella
| Tulajdonságok - IP65 Alumínium ötvözet egypontos mérőcella
- Színtelen eloxált
- Alkalmas egy vagy két cellás platformokhoz.
- Platform maximális mérete: 400 * 400 mm
- OIML
|
Elérhető típusok
Cikkszám
| Méréshatár (kg) | Pontossági osztály | Cikkszám |
L6N - C3 - 3kg - 3B6
| 3 | C3 | L6N - C3 - 3kg - 3B6 |
L6N - C3 - 5kg - 3B6
| 5 | C3 | L6N - C3 - 5kg - 3B6
|
L6N - C3 - 8kg - 3B6
| 8 | C3 | L6N - C3 - 8kg - 3B6
|
L6N - C3 - 10kg - 3B6
| 10 | C3 | L6N - C3 - 10kg - 3B6
|
L6N - C3/C4 - 15kg - 3B6
| 15 | C3/C4 | L6N - C3/C4 - 15kg - 3B6
|
L6N - C3/C4 - 20kg - 3B6
| 20 | C3/C4
| L6N - C3/C4 - 20kg - 3B6
|
L6N - C3/C4 - 30kg - 3B6
| 30 | C3/C4
| L6N - C3/C4 - 30kg - 3B6 |
L6N - C3/C4 - 50kg - 3B
| 50 | C3/C4
| L6N - C3/C4 - 50kg - 3B6
|
L6N - C3/C4 - 75kg - 3B6
| 75 | C3/C4
| L6N - C3/C4 - 75kg - 3B6
|
L6N - C3 - 100kg - 3B6
| 100 | C3 | L6N - C3 - 100kg - 3B6
|
Műszaki adatok
| Pontossági osztály |
| C3 | OIML R60 C3
| OIML C4 | OIML C5 |
Érzékenység
| mV/V
| 2.0± 0.2
|
Méréshatár
| kg | 200
| 3, 5, 8, 10, 15, 20, 30, 40, 50, 75, 100 | 3, 5, 8, 10, 15, 20, 30, 40, 50, 75 | 3, 5, 8, 10, 15, 20 |
Max. felbontás
| nLC
| 3000
| 4000 | 5000 |
| Legkisebb hitelesítési felbontás aránya | Y=Emax/Vmin | 7000 | 12000 | 20000 | 14000 |
| Kombinált hiba | %FS | ≤±0,0230
| ≤±0,0175
| ≤±0,010
|
| Kúszási hiba (30 perc után) | %FS | ≤±0,0167
| ≤±0,0125
| ≤±0,010
|
| Hőmérséklet hatása a nulla pontra (ZTC) | %FS/10ºC | ≤±0,0200
| ≤±0,0120
| ≤±0,010
|
| Hőmérséklet hatása az érzékenységre (STC) | %FS/10ºC
| ≤±0,0175
| ≤±0,0131
| ≤±0,010
|
| Nulla egyensúly | %FS | ≤±2.0
|
| Min. holtteher | %FS | 0% |
Biztonságos túlterhelés
| %FS | 150%
|
| Max. túlterhelés | %FS | 200% |
| Max. lehajlás | mm | 3kg - 30kg: 0.6 - 0.9 mm | 40kg - 200kg: 0.3 - 0.5 mm
|
| Nulla egyensúly | %Ld/cm | 0.002 |
Ajánlott tápfeszültség
| V
| 5 - 15
|
| Max. tápfeszültség | V | 18 |
Bemeneti ellenállás
| Ω | 406± 6
|
| Kimeneti ellenállás | Ω | 350± 3 |
| Szigetelési ellenállás | MΩ | ≥5000
|
| Kompenzált hőmérséklet tartomány | ºC
| -10 - +40 |
| Működési hőmérséklet tartomány | ºC
| -35 - +65 |
| Mérőcella súlya | kg | 0.3 kg |
| Mérőcella anyaga |
| Aluminium |
| Védelem | | IP65
|
| Ajánlott nyomaték a rögzítő csavarokon | Nm | M6: 10Nm |
Csatlakozás
Jellemzők:
Kábel típusa: Árnyékolt, 6 eres vezeték, anyag AWG 26
Kábel átmérője: Ø 4.8 ± 0.2 mm
Kábel hossza: 3 ± 0.05m
Szigetelés anyaga: PVC
Az árnyékolás nem kerül csatlakoztatásra.

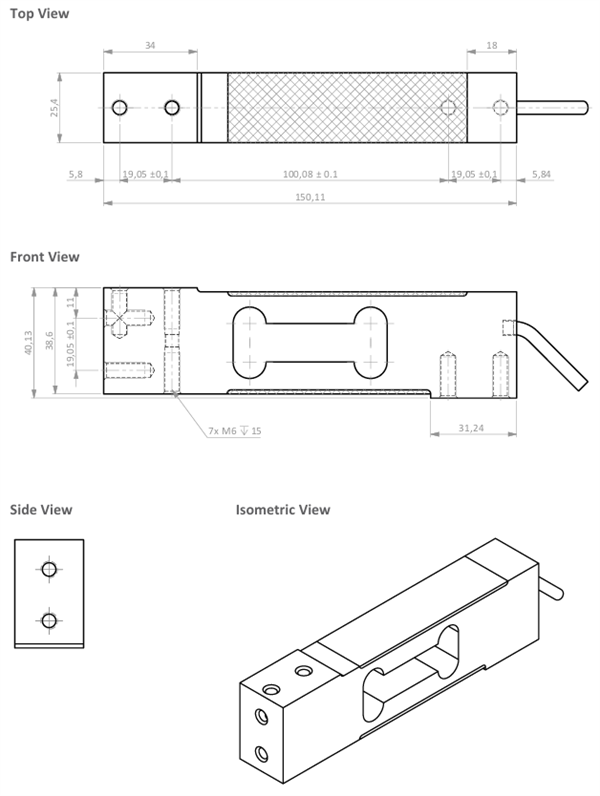

Méretek
