L6G egypontos mérőcella

l6g

Tulajdonságok

  • IP65 Alumínium ötvözet egypontos mérőcella
  • Színtelen eloxált
  • Alkalmas egy vagy két cellás platformokhoz
  • Platform maximális mérete: 600 * 600 mm
  • OIML

Elérhető típusok​

Cikkszám
 Méréshatár (kg)  Pontossági osztály
L6G - C3 - 50kg - 3G6
 50 C3
L6G - C3 - 100kg - 3G6
 100 C3
L6G - C3/C4/C5 - 150kg - 3G6
 150 C3/C4/C5
L6G - C3/C4/C5 - 200kg - 3G6
 200 C3/C4/C5
L6G - C3/C4/C5 - 250kg - 3G6
 250 C3/C4/C5
L6G - C3/C4/C5 - 300kg - 3G6
 300 C3/C4/C5
L6G - C3/C4/C5 - 500kg - 3G6
 500 C3/C4/C5
L6G - C3/C4/C5 - 600kg - 3G6
  600 C3/C4/C5

Műszaki adatok

Pontossági osztály
OIML R60 C3
 OIML R60 C4
Érzékenység
 mV/V
 2.0± 0.2
Méréshatár
 kg
 50, 100, 150, 200, 250, 300, 500, 600 150, 200, 250, 300, 500, 600
Max. felbontás
 nLC
 3000
 4000
Legkisebb hitelesítési felbontás aránya Y=Emax/Vmin 10000 15000
Kombinált hiba %FS ≤±0,020
 ≤±0,015
Kúszási hiba (30 perc után) %FS ≤±0,0167
 ≤±0,0125
Hőmérséklet hatása a nulla pontra (ZTC) %FS/10ºC ≤±0,020
 ≤±0,012
Hőmérséklet hatása az érzékenységre (STC) %FS/10ºC
 ≤±0,0175
 ≤±0,0131
Nulla egyensúly %FS ≤±2.0
Min. holtteher %FS 0%
Biztonságos túlterhelés
 %FS 120%
Max. túlterhelés %FS 150%
Max. lehajlás mm 50 - 200kg: 0.3-0.4 mm 250 - 600kg: 0.4-0.7 mm
Nulla egyensúly %Ld/cm ±0.002
Ajánlott tápfeszültség
 V
 5 - 12
Max. tápfeszültség V 18
Bemeneti ellenállás
 Ω 409± 6
Kimeneti ellenállás Ω 350± 3
Szigetelési ellenállás MΩ ≥5000
Kompenzált hőmérséklet tartomány ºC
 -10 - +40
Működési hőmérséklet tartomány ºC
 -35 - +65
Tárolási hőmérséklet ºC
 -40 - +70
Mérőcella súlya kg 1.7 kg
Mérőcella anyaga
Aluminium
Védelem IP65
Ajánlott nyomaték a rögzítő csavarokon Nm M8: 25

Csatlakozás

Jellemzők:

Kábel típusa: Árnyékolt, 6 eres vezeték, anyag AWG 24
Kábel átmérője: Ø 5.9 mm
Kábel hossza: 3 m
Szigetelés anyaga: PVC
Az árnyékolás bekötésre kerül.
6wire_connect

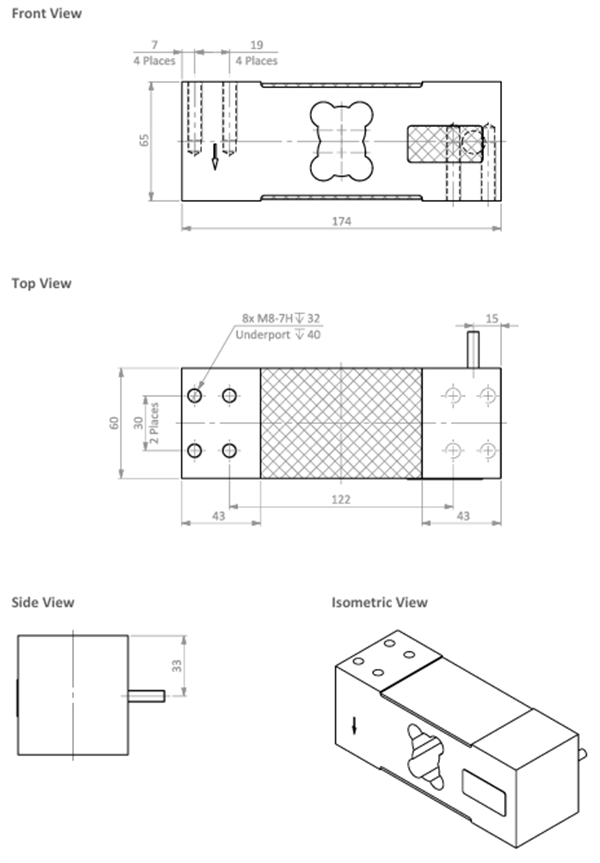

Méretek

l6g_dim
