B6F - Egy pontos mérőcella
| Tulajdonságok - IP67 rozsdamentes acél nyíró mérőcella
- Hajlító rudas
- Alkalmas öv mérlegekhez, platform mérlegekhez és más elektronikai mérőeszközökhöz
- Nagy pontosság
- OIML
- Platform maximális mérete:
- 50-200 kg: 400 * 400 mm
- 250-500 kg: 600 * 800 mm
- 750kg-2t: 1200 * 1200 mm
|
Elérhető típusok
Cikkszám
| Méréshatár | Pontossági osztály |
B6F-C3-150kg-3B6
| 150kg
| C3 kizárt az OIML-ből |
B6F-C3-250kg-3B6
| 250kg | C3 kizárt az OIML-ből |
B6F-C3-500kg-3B6
| 500kg | C3 |
B6F-C3-750kg-3B6
| 750kg | C3 |
B6F-C3-1000kg-3B6
| 1000kg | C3 |
B6F-C3-2000kg-3B6
| 2000kg | C3 |
Műszaki adatok
| Pontossági osztály |
| C3 | OIML R60 C3
|
Érzékenység
| mV/V
| 2.0 ± 0.2
|
Méréshatár
| kg | 150, 250
| 500, 750, 1000, 2000 |
Max. felbontás
| nLC
| 3000
|
Legkisebb hitelesítési felbontás aránya
| Y=Emax/Vmin
| 10000 | 12000 |
Kombinált hiba
| %FS
| ≤± 0.023
|
Kúszási hiba (30 perc után)
| %FS
| ≤± 0.0245
|
Hőmérséklet hatása a nulla pontra (ZTC)
| %FS/10°C
| ≤± 0.014
|
Hőmérséklet hatása az érzékenységre (STC)
| %FS/10°C
| ≤± 0.011
|
| Nulla egyensúly | %FS | ≤± 1.5
|
| Min. holtteher | %FS | 0% |
Biztonságos túlterhelés
| %FS | 150%
|
| Max. túlterhelés | %FS
| 300% |
| Excentrikus mérési hiba | %Ld/cm
| ± 0.002
|
Ajánlott tápfeszültség
| V
| 5 - 12
|
Max. tápfeszültség
| V | 18 |
Bemeneti ellenállás
| Ω | 384 ± 4
|
| Kimeneti ellenállás | Ω | 350 ± 3 |
| Szigetelési ellenállás | MΩ | ≥5000
|
| Kompenzált hőmérséklet tartomány | °C
| -10 - + 40
|
| Működési hőmérséklet tartomány | °C
| -35 - +65 |
| Mérőcella súlya | kg | 150 - 500kg: 4.8 kg | 750kg - 2t: 9.5 - 10.4 kg |
| Mérőcella anyaga |
| Rozsdamentes acél |
| Védelem |
| IP67
|
| Ajánlott nyomaték a rögzítő csavarokon | Nm | M12: 100 - M16: 160 |
| ATEX | | II 1G Ex ia IIC T4 Ga
| II 1D Ex ia IIIC T 200 135°C Da
| II 3G Ex ic IIC T4 Gc
|
Csatlakozás
Jellemzők:
Kábel típusa: Árnyékolt, 6 eres vezeték, anyag AWG 24
Kábel átmérője: Ø 5.9 mm
Kábel hossza: 3 m
Szigetelés anyaga: PVC
Az árnyékolás bekötésre kerül.

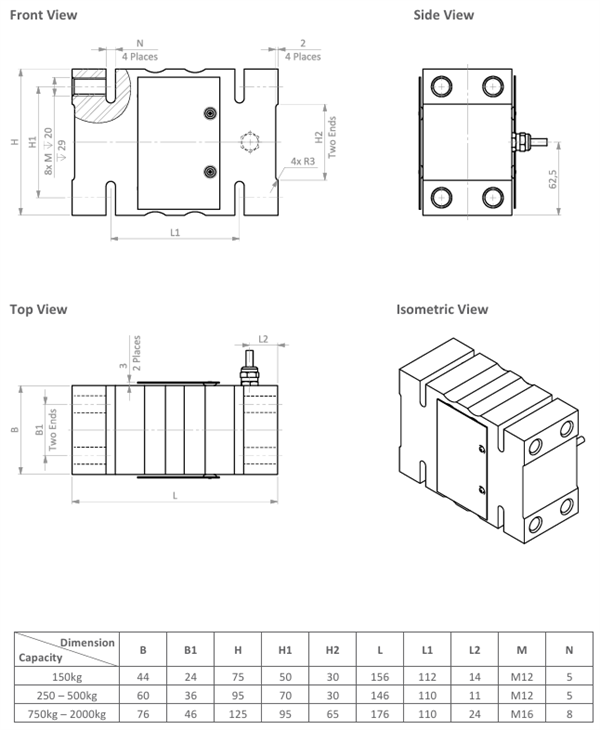

Méretek
Dokumentumok
